超高精度3次元変位計測システム

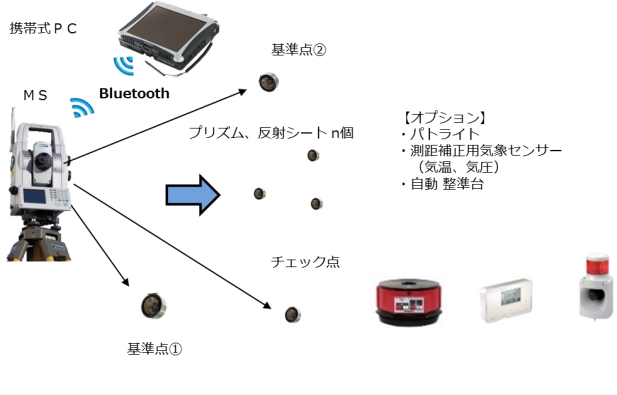

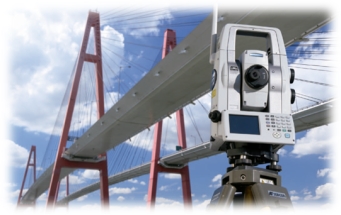

本システムは、超高速・高精度ＭＳシリーズを使い、線形計算機能を追加し路線管理が可能となり橋梁の送り出しや張り出し工法など線形に対して様々な管理が必要な工法に対応したモニタリングシステムです。



【主なスペック】 測角部 最少表示 0.1″/0.5″ 精度 0.5″ 測距部 最少表示 0.00001m 精度 （0.8+1ppm×D）㎜

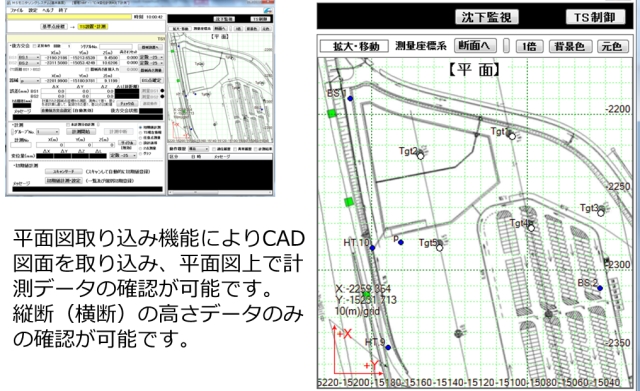

平面図取り込み機能によりCAD図面を取り込み、平面図上で計測データの確認が可能です。
縦断（横断）の高さデータのみの確認が可能です。




【システム基本画面】

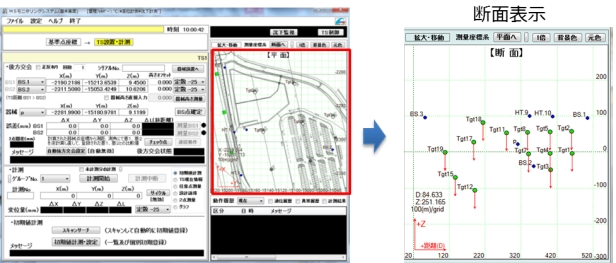

計測時の基本画面は平面位置での表示となりますが、断面への切り替えが可能となっております。
その他、別画面にて沈下状況が把握できるよう全体図への切り替えが可能



【全体図】

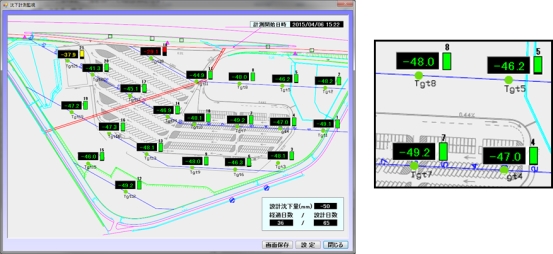

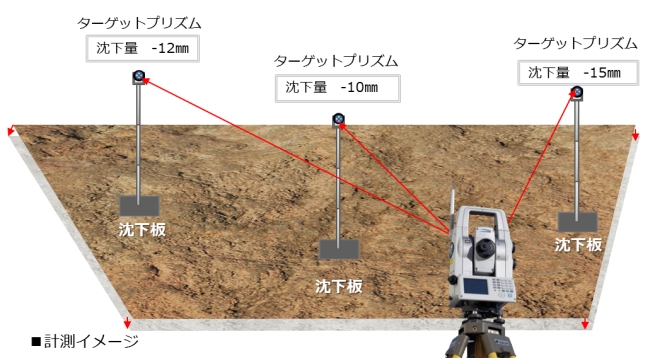

計画の沈下量を設定し、計画通り沈下しているか確認することが可能です。
沈下のみならず変位の計測にも活用いただけます。



グラフ化

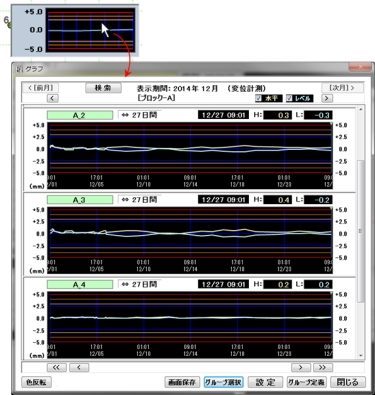

各ポイントごとにどのように沈下または変位したのかを計測箇所ごとにグラフ化することが可能です。 沈下または変位のグラフは1日単位または1ヶ月単位でも作成できます。
