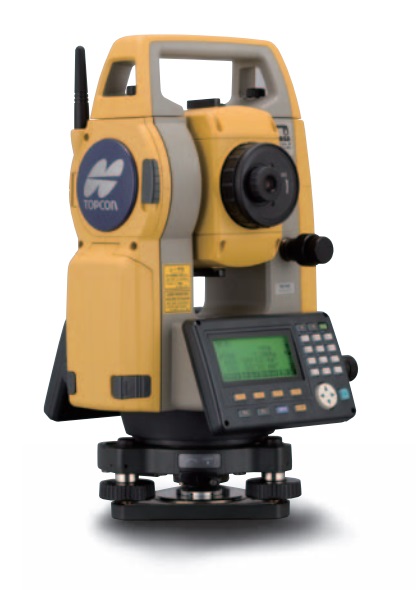

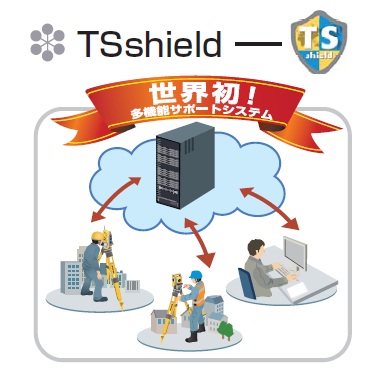

OS Onboard Station (TSshield)
|
抜群の操作性を実現した高機能トータルステーション ●WindowsRCE搭載でソフトウェアをオンボード ●新方式のノンプリズムEDMを採用 ●LongLinkデータコミュニケーション ●先進の測角システム・長時間の連続使用 ●堅牢ボディーと卓越した ユーザーフレンドリーデザイン |
 |
| 製品名 | OS-101 | OS-103 | OS-105/105F | |
| 国土地理院 測量機種登録 (登録予定) |
1級トータルステーション | 2級Aトータルステーション | ||
| 望遠鏡 | ||||
| 倍率 ／ 分解力 | 30x / 2.5" | |||
| その他 | 全長:171mm、対物有効径:45mm(EDM部:48mm)、 像:正像、視野1°30 ′(26m/1,000m)、最短合焦距離:1.3m、 十字線照明装置:輝度調節:5段階 |
|||
| 測角部 | ||||
| 最小表示 | 0.5" / 1" | 1" / 5" | 5" / 10" | |
| 精度*1 | 1" | 3" | 5" | |
| 2軸自動補正機構 | 補正範囲±6' | |||
| 測距部 | ||||
| レーザー出力*2 | ノンプリズムモード:クラス3R / 反射シート・反射プリズムモード:クラス1 | |||
| 測定可能範囲 (気象条件 通常時)*3 |
ノンプリズム*4 | 0.3 ～ 500m | ||
| 反射シートターゲット*5*6 | RS90N-K:1.3 ～ 500m、RS50N-K:1.3 ～ 300m、RS10N-K:1.3 ～ 100m | |||
| ミニ反射プリズム | 1.3 ～ 500m | |||
| 1素子反射プリズム | 1.3 ～ 4,000m(気象条件良好時*7:5,000m) | |||
| 3素子反射プリズム | ～ 5,000m(気象条件良好時*7:6,000m) | |||
| 最小表示 | 0.001m(トラッキング測定時:0.01m) | |||
| 精度*3*8 (精密測定) |
ノンプリズム時*4 | (3 + 2ppm x D) mm*9 | ||
| 反射シートターゲット 使用時*5 |
(3 + 2ppm x D) mm | |||
| 反射プリズム使用時 | (2 +2ppm x D) mm | |||
| 測距時間*10 | 精密測定:0.9秒以下(初回 1.7秒以下)、 高速測定:0.7秒以下(初回 1.4秒以下)、 トラッキング測定:0.3秒以下(初回1.4秒以下) |
|||
| OS・操作部・データ記録・通信部 | ||||
| オペレーティングシステム ／ アプリケーションソフトウェア |
WindowsR CE 6.0 / 測量基本CE / 土木基本CE(OS-105Fのみ選択可能) | |||
| 操作パネル | ディスプレー | 3.5インチQVGA TFT半透過型カラー液晶、タッチパネル、バックライト、 コントラスト調整機能付き |
||
| キーボード | 26キー、バックライト付き | |||
| 配置 | 両側配置(望遠鏡反側はタッチパネルのディスプレーのみ) | |||
| トリガーキー | あり(側板部) | |||
| データ記憶装置 | 内部メモリー | 500MB(プログラム領域を含む) | ||
| 対応外部メモリー | USBフラッシュメモリー(8GBまで) | |||
| カレンダークロック機能 | カレンダー(年月日)、時計(時分秒)機能 | |||
| インターフェース | RS-232C規格準拠、USB2.0(Type A / mini B) | |||
| Bluetooth無線機能 | Ver.2.1+EDR準拠、送信出力:クラス1、最大通信距離:約300m*11 | |||
| 諸般 | ||||
| ガイドライト*12 | LED(赤626nm / 緑524nm)、視認可能範囲:1.3 ～ 150m*3、 中心エリア視認幅:4'(0.12m/100m) |
|||
| レーザー照準機能*12 | ON(5分で自動OFF) / OFF 選択可 | |||
| レベル検出装置 | 電子気泡管 (グラフィック) |
6'/内円上 | ||
| 円形気泡管 (整準台部) |
10' / 2mm | |||
| 求心望遠鏡 | 正像、倍率3x、最短合焦距離0.3m(底板より) | |||
| 整準台 | 着脱式 | 着脱式 / センタリング式 | ||
| 防塵・防水性能*13 / 使用温度範囲*14 |
IP65(JIS C0920:2003)準拠 / -20～ +50℃ | |||
| 寸法(突起物含まず) | 191(W)×190(D)×348(H)mm | |||
| 機械高 | 236mm+5/-3mm(着脱式:整準台底面より、センタリング式:三脚取り付け面より) 192.5mm(整準台取り付け面より) | |||
| 質量(整準台、バッテリー含む) | 約5.7kg(着脱式) / 約5.8kg(センタリング式) | |||
| 電源 | ||||
| 着脱式バッテリー BDC70 | 充電式Li-ion電池 | |||
| 連続使用時間(20℃) | BDC70 | 約20時間:測距測角(30秒ごとに精密単回測定) | ||
| 外部バッテリー*15 | BT-73Q:約49時間(30秒ごとに精密単回測定) | |||
| 標準構成品 | ●OS 本体 ●バッテリー(BDC70) ●充電器(CDC68) ●電源ケーブル(EDC113) ●レンズキャップ ●レンズフード ●工具袋 ●ドライバー ●レンズ刷毛 ●調整ピン×2 ●ワイピングクロス ●簡易取扱説明書 ●USB メモリー(取扱説明書) ●背負いベルト ●レーザー警告標識 ●格納ケース |
