全ねじボルトから異形鉄筋までの施工管理を行う
さまざまな現場に対応できるコンパクト設計
簡単な操作でまでの試験が可能
デジタル化で荷重と変位を同時測定
負荷方式に油圧を採用
全ねじボルトから異形鉄筋まで施工管理が可能 |
 |
|
| 本体 |
| |

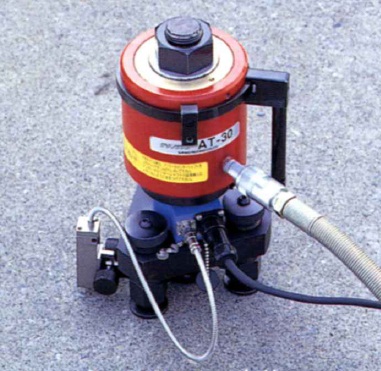

●大口径センターホール
D32異形鉄筋まで通せる直径36mm。
●大容量の油圧シリンダー (定格荷重30tf) (ストローク20mm)
●コンパクトな一体構造で、安全かつ簡単に試験実施ができます。
●精密測定を可能にするロードセル使用
●ロードセル反力台一体構造の採用により、軽量化を実現しました。
●調整脚つき反力台
●一本だけの簡単配線
●汎用性を広げるカップリングを標準装備 |

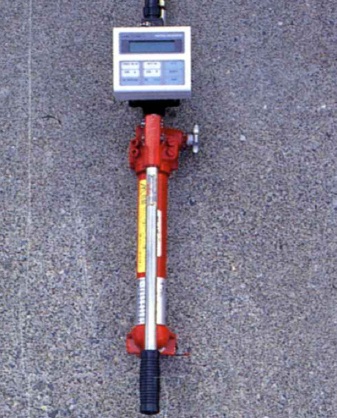

| 測定表示部 |
| |
●見やすいデジタル表示
普段はポンプに固定、取り外しも自由。
●電源不要の電池作動(単3×4本)
●最大値ホールド機能(荷重・変位)
●目標値設定機能(荷重・変位)
●ワンタッチの単位切替
tf←→ kNの切替が可能。 |
| プリンタ(オプション) |
| |
●専用プリンタM255で測定結果を瞬時にプリントアウト
（充電式バッテリー採用） |
|
|
|
| 最大荷重 |
30tf (294kN) |
| 最大変位量 |
15mm |
| 対象アンカー |
M16(W5/8)～M24(W1) |
| 異形鉄筋D16～D32 |
| 傾斜補正範囲 |
±5度 |
| 荷重精度 |
非直線性: ±1.5% F.S. ±1digit |
| 変位精度 |
非直線性: ±1.5% F.S. ±1digit |
| 本体重量 |
20kg |
| 測定部 |
測定範囲 |
荷重:0～30tf(294kN) |
| 変位:0～15mm |
| 最小表示値 |
荷重:0.01tf(0.1kN) |
| 変位:0.05mm |
| 保護構造 |
防まつ型(IP54相当) |
| 表示部 |
16文字×2行 液晶表示器 |
| 外部出力 |
RS-232C |
| 電源 |
単三乾電池×4本 |
| 連続使用時間 |
マンガン乾電池使用時:約12時間 |
| アルカリ乾電池使用時:約40時間 |
| その他 |
荷重単位切換(tf/kN)、最大値ホールド |
| 設定値によるブザー音、オートパワーオフ |
| 機構部 |
負荷方式 |
油圧式(油圧式シリンダ+手動式油圧ポンプ) |
| シリンダーストローク |
20mm |
| 荷重センサ |
歪ゲージ式ロードセル |
| 荷重センサ定格 |
30tf(294kN) |
| 変位センサ |
ポテンショメータ式 |
| 変位センサ定格 |
15mm |
| センターシャフト |
M36細目ボルト(先端M24細目おねじ加工) |
| 附属品 |
油圧ポンプ(測定部取付ステー付き)・油圧ホース(長さ2m)
変位計取付ステー・変位計ダミープラグ、モーターレンチ、
カップリング(M16～M24,W5/8～W1の8種類) |
| オプション |
プリンタ:専用プリンターM255 |
|
