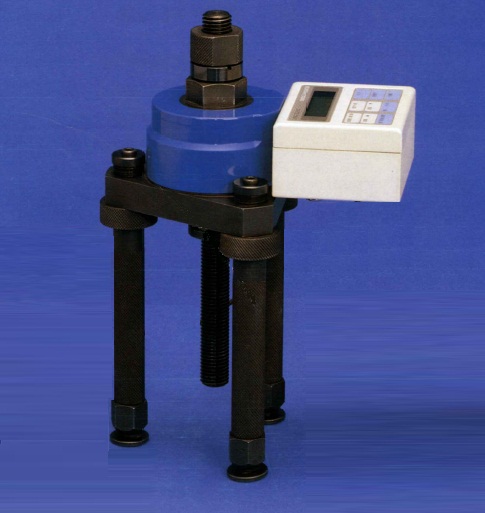

AT-10は測定したい数値を設定できる非破壊型の試験機です。
デジタル化で荷重&変位を同時測定
しかも小型・軽量化で使いやすさを追求。
引張試験の作業効率を大幅にアップします。 |
 |
|
| AT-10の優れている点 |
●アンカーの確認試験に役立ちます。
●正しく確認できます。
●試験する人の立場から設計しました。
●測定を記憶、連続測定可能です。
●電源コードは不要です。 |
| こんな測定ができます。 |
| 荷重・変位の2CHを常に表示しています。そのため試験中は確認荷重に至るまでの荷重・変位を常時モニターすることができます。 |
●荷重はkNまたはtfへ切換え可能
●変位の単位はmm
●荷重最大値kNまたはtfへ切換え可能
●荷重最大値における変位mm |
|
|
|
| 最大荷重 |
10tf (98kN) |
| 最大変位量 |
15mm |
| 対象アンカー |
M6(W1/4)～M24(W1) |
| ボルト長:FL+120mm |
| 傾斜補正範囲 |
±5度 |
| 荷重精度 |
非直線性: ±2% F.S. ±1digit |
| 変位精度 |
非直線性: ±2% F.S. ±1digit |
| 本体重量 |
6.1kg |
| 測定部 |
保護構造 |
防まつ型(IP54相当) |
| 表示部 |
16文字×2行 液晶表示器 |
| 外部出力 |
RS-232C |
| 電源 |
単三乾電池×4本 |
| 機構部 |
負荷方式 |
リニア・スライド・ロード機構内蔵ねじ締め式 |
| 荷重センサ |
歪ゲージ式ロードセル |
| 変位センサ |
ポテンショメータ式 |
| センターシャフト |
M20 全ねじボルト |

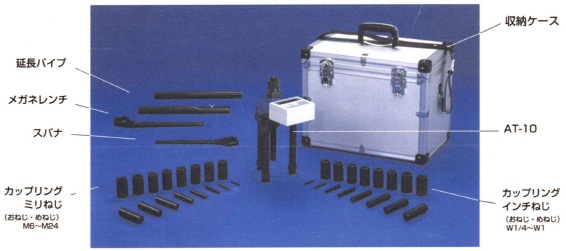

| 附属品 |
締め付け工具一式 |
| オプション |
M6～M24, W1/4～W1の16サイズ(おめじ・めねじ) |
|
