プロフォメーター5 モデルS
カテゴリ:品質測定器
 ◆ プロフォメーター5は、独自の測定原理(パルス誘導)を使用した、画期的な非破壊鉄筋探査機です。
    操作性に優れ、高精度な探査・測定をすることができます。

 ◆ コンクリート構造物内部の「鉄筋の位置」、「かぶり厚さ」及び「鉄筋径」を探査・測定することができます。

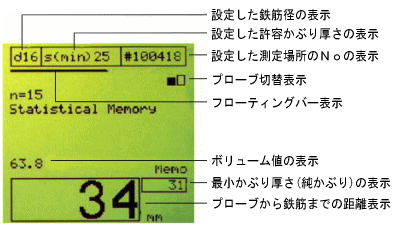

鉄筋位置の探査・かぶり厚さの測定に次の機能を利用する事ができます。

 かぶり厚さ表示: 鉄筋表面からユニバーサルプローブまでの距離を表示します。
 フローティングバー: フローティングバーは、鉄筋までの距離により伸縮します。
 ブザー音: ユニバーサルプローブが鉄筋を通過するとピー音で知らせます.
 連続音: ユニバーサルプローブが鉄筋に近づくに連れ、ピー音が高く鳴ります。
 ボリューム値: 鉄筋の方向が判断できます。


かぶり厚さの測定データの記憶と評価をすることができます。

  ユニバーサルプローブが鉄筋の真上を通過後、かぶり厚さ(純かぶり)が記憶できます。
  また、記憶されたデータは、統計的に評価することができます。


■RS232Cインターフェース標準装備
■データは、プリンタに出力できます。
 (プリンタはオプションです)





鉄筋径の測定ができます。


探査、マーキングした真上にユニバーサルプローブを
セットすると鉄筋径が簡単に測定できます。
(鉄筋径推定可能かぶり厚さ約50mm)


かぶり厚さが不十分な鉄筋の検出

設計かぶりを満足していない場合は、
警告音が鳴ります。

■型枠撤去後の配筋状態の確認
■構造物の竣工時における配筋状態の確認
■二次製品の完成検査時の確認
■補修・改修時の確認

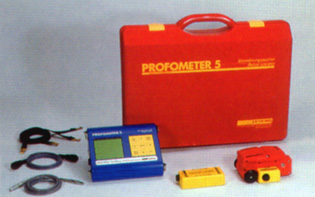

付属品
