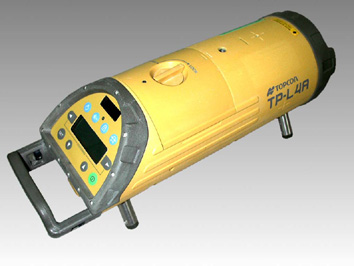

パイプレーザー TP-L4A
カテゴリ：レーザー
◆ 高精度・広範囲な勾配設定
本機の勾配設定キーにより-150‰から+400‰までの範囲で0.01‰単位の設定が可能です。
表示単位は％と‰の切替が可能です。
勾配設定も数値をボタンで入力するだけ簡単操作。
トプコン独自の技術である角度検出アブソリュートエンコーダーと全自動整準機構を採用しておりますので、
高精度な勾配設定が可能です。
| レーザー光源 | LD（レーザーダイオード |
| レーザー波長 | 633nm（赤） |
| 対物出力 | 2ｍＷ（最大） |
| レーザークラス | クラス3Ａ |
| ビーム径 | φ12mm |
| 勾配設定範囲 | -15％～+40％ |
| 最小勾配設定単位 | 0.001％ |
| 勾配角度検出方法 | アブソリュートエンコーダー |
| ビームライン振り | ±15％ |
| オートアライメント範囲 | ５～100ｍ |
| 勾配方向 | ±10％ |
| 回転方向 | 約±4° |
| 水平精度 | ±10" |
| 乾電池使用時間 | 約70時間 |
| 充電池使用時間 | 約48時間 |
| 使用温度範囲 | -20℃～+50℃ |
| 防水性 | 完全防水 (JIS保護等級7以上・防侵形） |
| 本体寸法 | φ125×374mm |
| 本体重量 | 3.8kg |
| 付 属 品 |
① パイプレーザー本体 ② ターゲットP3型 ③ AC/DCコンバーターAD-7A ④ 充電用アダプターBA-2 ⑤ 内部電源BT-53Q ⑥ セルフセンタリング脚 ⑦ ３点支持用ポイント脚 ⑧ リモコンRC-200 ⑨ キャリングケース ⑩ 取扱説明書 |
◆ セルフセンタリング脚
パイプ径に合わせて４本の脚を交換することにより
150・200・250・300mm径のパイプの中心に自動的に設置できます。
