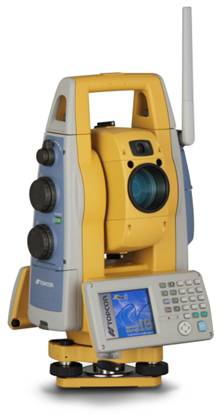

IS3 (着脱式)画像機能付き
カテゴリ：トータルステーション

ＮＥＴＩＳ ３次元設計データを用いた
計測及び誘導システム
登録番号：ＫＴ-０６０１５０-Ｖ
究極の追尾技術Ｘ－ＴＲＡＣ ８を搭載！
 ＴＳ出来形対応

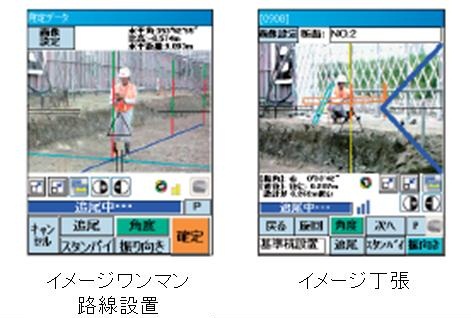

　　測設方向を現場画像上に表示！イメージ測設で簡単な誘導が可能に！

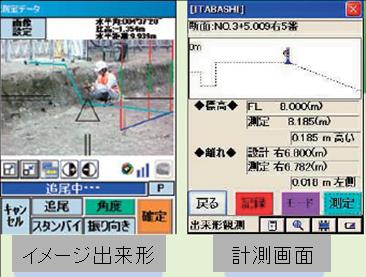

　　中心線や設計断面を施工現場画面上に表示！分かりやすい作業を実現！
対物レンズ有効径 45mm（EDM：49ｍ）
倍率 30×
最短合焦距離 1.4ｍ
最小表示 5″/1″
測角精度 3″
自動補正装置（範囲） 2軸自動補正（±6′ ）
測距精度 ±（2mm＋2ppm×D）
ミニプリズム距離範囲 1,000ｍ
１素子プリズム 3,000ｍ
広角画像 全角33°（f＝8mm）
狭角（望遠鏡）画像 全角1°（f＝246.7mm）
センサ/画像サイズ CMOSセンサ　有効画素数　1.3MPixel（1280×1024）
外形寸法 201（Ｌ）×220（Ｗ）×338（Ｈ）mm
